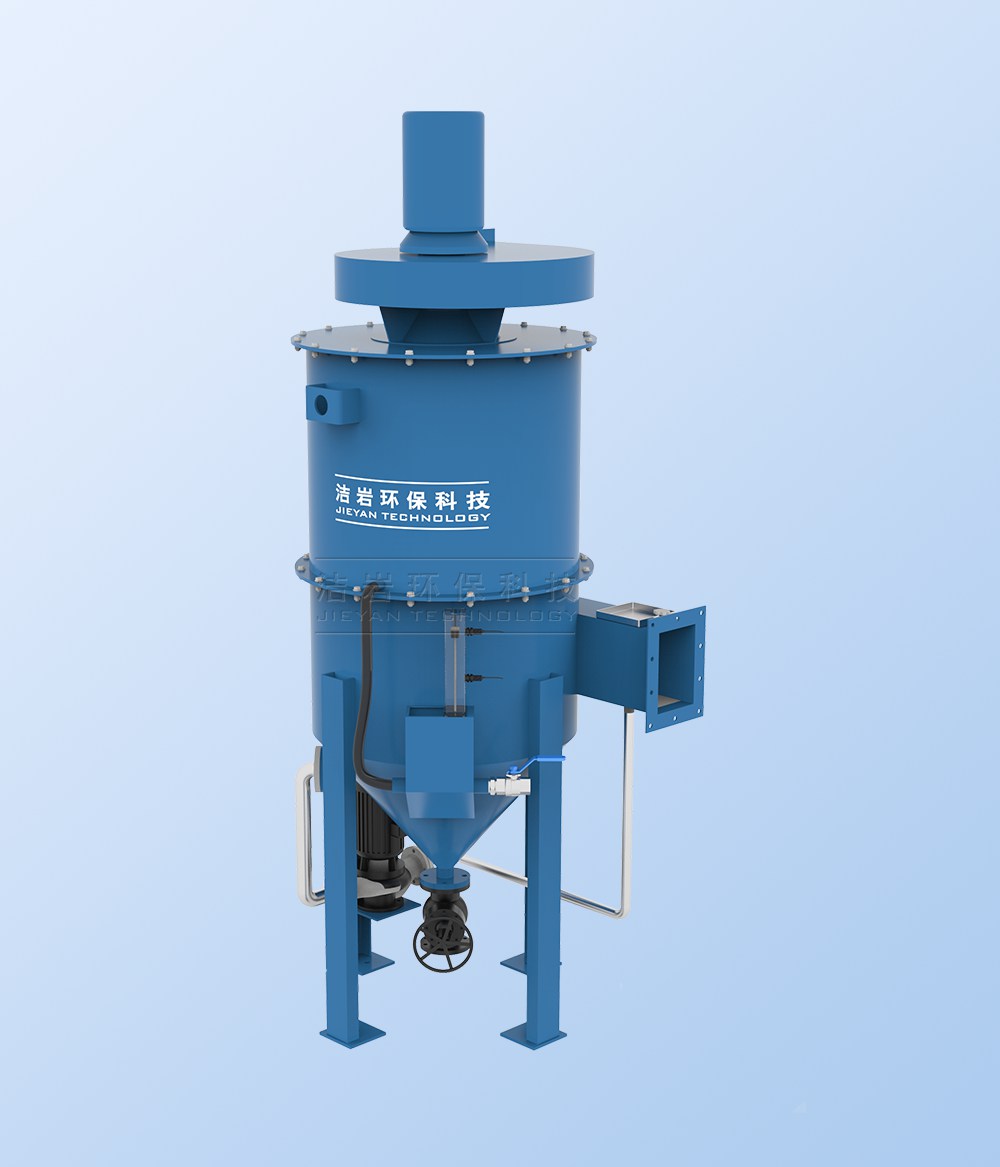

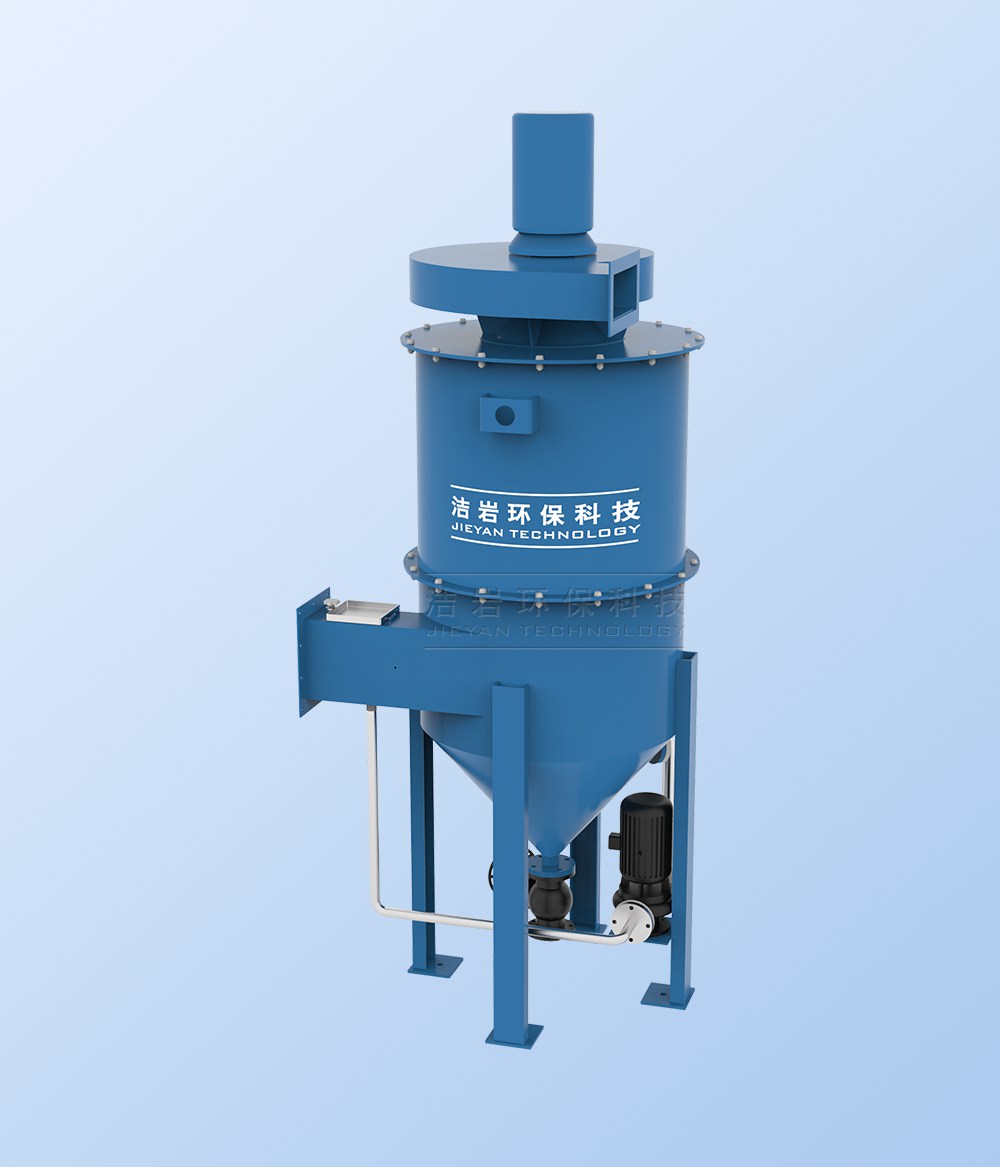

V系列旋流濕式除塵器
V系列旋流濕式除塵器是結合旋流濕式除塵和高效文丘里原理設計，用于處理高濃度粉塵，使含塵 氣體與液體密切接觸，利用重力、慣性碰撞、攔截、擴散等作用捕集顆粒或使粒徑增大的裝置。 可以有效地除去直徑為0.1～20μm的液態或固態粒子，亦能脫除氣態污染物。
01 通用性強，更適用含水和粘性粉塵
02 運行過程水循環利用，無需額外補水，節約用水
03 結構緊湊，無需外置循環水箱，安裝占地空間小
04 針對防爆拋光打磨工況設計，安全解決易燃易爆粉塵的除塵問題
05 無濾芯設計，無二次揚塵，無需擔心堵塞問題
06 除塵效率高，可除去一定的水溶性廢氣，入口濃度在200mg/m3時候可達到95%以上
021-68015579
撥打全國熱線了解更多
V系列旋流濕式除塵器功能特性
1.濕法分離器將離心式分離器和后級風扇組合為一體，其工作原理與旋渦形成相似，攜帶有害物體的氣體切向進入分離器，以旋渦匯聚形式沉降至水平面；
2.特有的氣流過程產生一股強烈的水流旋風，讓攜帶有害物體的氣體穿越其間；
3.氣體與洗滌液緊密結合后，有害物質被粘結分離出，通過徑向安裝的螺旋分離器產生的離心力將水與已化合的有害物體分離開；
4.清洗后的氣體被后級風扇吸附并排出。

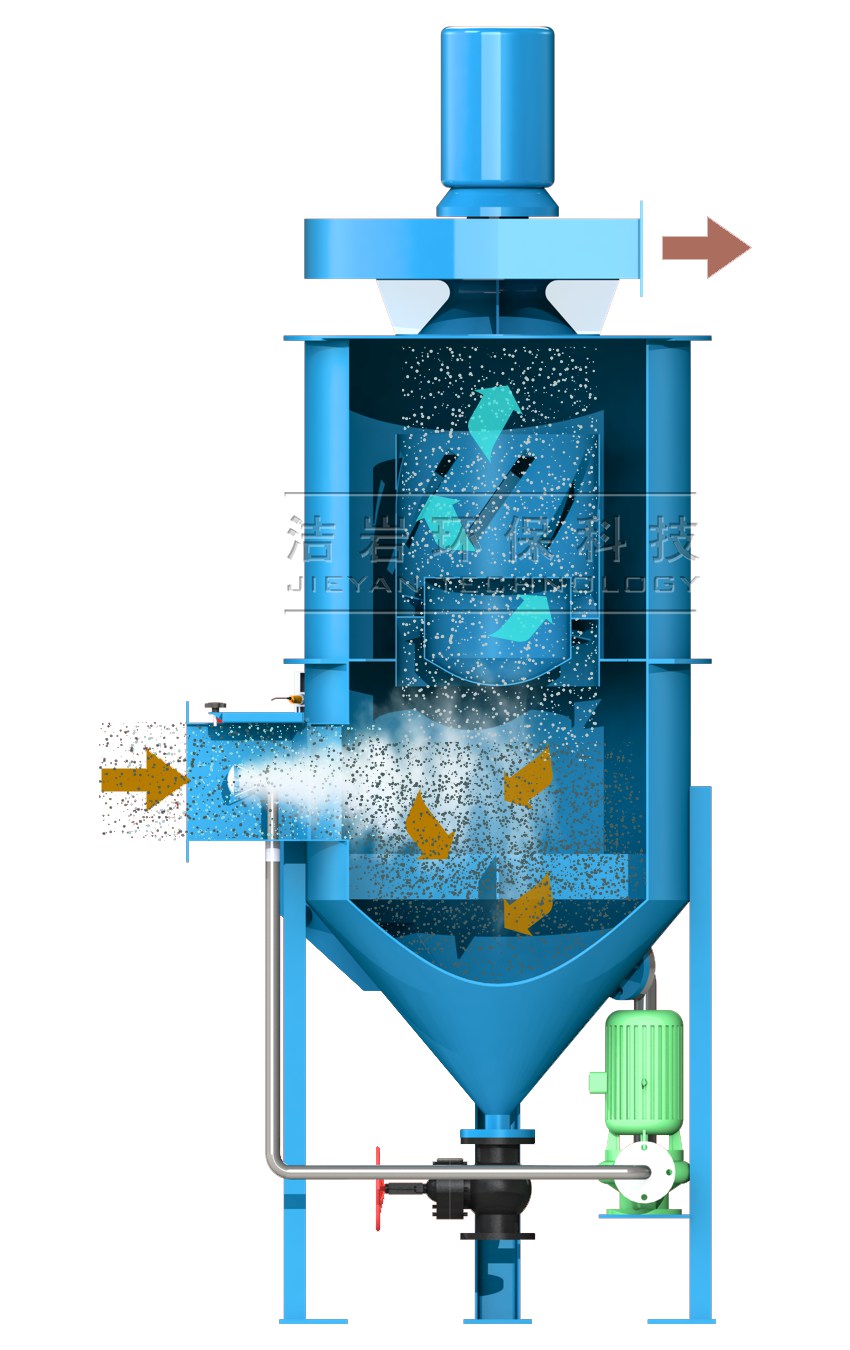

V系列旋流濕式除塵器的除塵原理
- V系列旋流濕式除塵器結合旋流濕式除塵和高效文丘里原理設計用于處理高濃度粉塵，在文丘里 管上游區域，洗滌水被注入，文丘里效應對氣流加速，水流被分解成細小水滴
- 在文丘里管喉部，含塵廢氣和水滴強烈相互作用，污染物顆粒和水滴充分混合，洗滌過的廢氣和 含塵液滴切向進入下游的離心分離結構實現分離
- 離開喉管后，氣流進入旋流除塵器腔體，含塵氣流由筒體下部導入，氣流的特殊路徑可以產生強 烈的水漩渦，含有粉塵的氣流被導入該水漩渦，這些含塵液滴在旋流除塵器內因重力沉降、離心 分離和擋板攔截等方式被捕集，從而實現粉塵與氣體的分離
- 經過除塵處理后的氣體，成為相對潔凈的氣體，最后通過除塵器頂部的出口排出系統
- 在洗滌水收集區域，沉淀作用將污染物分離
- 底部沉淀物可以通過多種方式被集中收集清理
技術參數
- 型號
- 風量(m3/H)
- 設備阻力(Pa)
- 風機全壓(Pa)
- 風機功率(KW)
- 水泵流量(m3/H)
- 水泵功率(KW)
- V2
- 2000
- ≤1800 Pa
- 3500 Pa
- 4
- 2
- 0.75
- V3
- 3000
- ≤1800 Pa
- 3500 Pa
- 5.5
- 3
- 0.75
- V4
- 4000
- ≤1800 Pa
- 3500 Pa
- 7.5
- 4
- 0.75
- V6
- 6000
- ≤1800 Pa
- 3500 Pa
- 11
- 6
- 0.75
- V8
- 8000
- ≤1800 Pa
- 3500 Pa
- 15
- 8
- 0.75
- V10
- 10000
- ≤1800 Pa
- 3500 Pa
- 18.5
- 10
- 0.75
- V12
- 12000
- ≤1800 Pa
- 3500 Pa
- 18.5
- 12
- 1.5
- V15
- 15000
- ≤1800 Pa
- 3500 Pa
- 18.5
- 15
- 1.5
- V18
- 18000
- ≤1800 Pa
- 3500 Pa
- 30
- 18
- 1.5
- V20
- 20000
- ≤1800 Pa
- 3500 Pa
- 30
- 20
- 1.5
- V25
- 25000
- ≤1800 Pa
- 3500 Pa
- 37
- 25
- 1.5
- V30
- 30000
- ≤1800 Pa
- 3500 Pa
- 37
- 30
- 2.2
① 上述技術參數中的型號、數據、 功能、性能、規格參數等僅供參考，上海潔巖有可能對上述內容進行改進，具體信息請參照產品實物、產品說明書。
② 排放濃度會受使用工況、粉塵特性、入口濃度影響，具體情況依據上海潔巖提供的技術方案、技術協議上的數據為準。
V系列旋流濕式除塵器應用場景

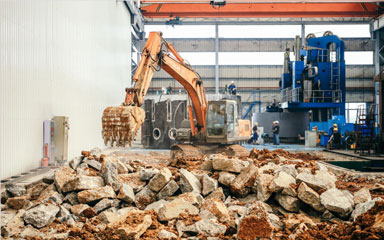

碳土煙塵
熔爐、爐灰、黏土應用、混合站、輪胎生產、水泥制造、開礦、顏料生產
易燃易爆粉塵
打磨工藝、后道工序拋光、噴射機、炸藥生產、廢料回收及干燥裝置糧食加工、印刷線路生產、剎車檢測裝置、發電廠技術、礦產
黏性粉塵
制藥業、食品、動物飼料、油漆、塑料制品、型模制作。印刷機、輪胎、芯片、陶瓷涂層、粘合劑、紡織品精整、攪拌及輸送裝置生產

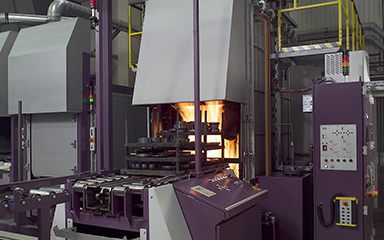

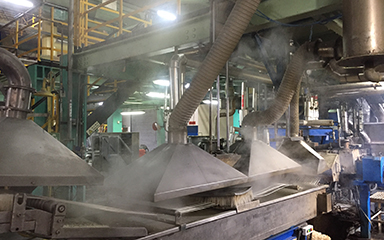

蒸汽和油霧
熱處理、垃圾處理裝置、壓鑄機、切割裝置、油漆霧氣器、焊接、冷凍機、電火花加工機床、除漆裝置、電鍍、練鉛裝置、鍍鋅裝置、鑄錠裝置
橡膠/皮革/塑料粉末
制鞋、輪胎生產、塑料處理、箔片生產、擠塑

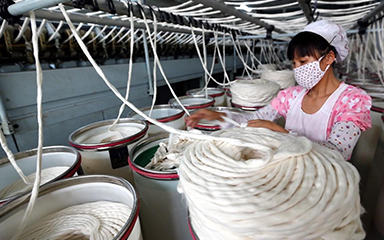

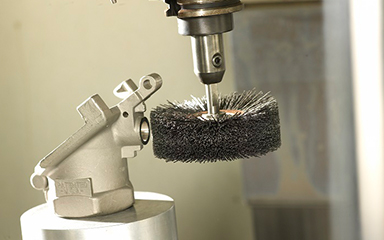

纖維/絨毛/織物粉塵
拋光工藝、廢棄物分揀系統、織物加工、回收加工、絕緣材料生成產、石棉處理
