TC系列伸縮溜筒
伸縮溜筒也被稱作散裝機、伸縮溜管、伸縮節，是專為散料裝卸設計研發，主要解決粉料裝卸過程中的粉塵散逸難題。TC系列伸縮溜筒是我公司結合國外先進技術，在散裝物料裝卸過程中多年的粉塵治理經驗，針對中國市場，尤其是近年愈來愈嚴的環保要求，而研發的一款全新的高科技智能散料裝卸設備，該設備配備智能感應系統，?體化智能伸縮控制系統，可以根據現場物料堆料高度自動調節溜筒長度，對裝卸料過程中產生的粉塵形成閉環處理，完美解決了目前高空拋料及粉料裝卸過程中的粉塵治理難題，被廣泛應用于港口、碼頭、料庫、灰庫等場合散裝物料的裝卸作業。適用多種粉料散料裝卸場景：煤炭裝船卸船，建筑石料港口碼頭裝車裝船，建筑石料高空拋料，港口碼頭裝車，集裝箱粉料裝車。

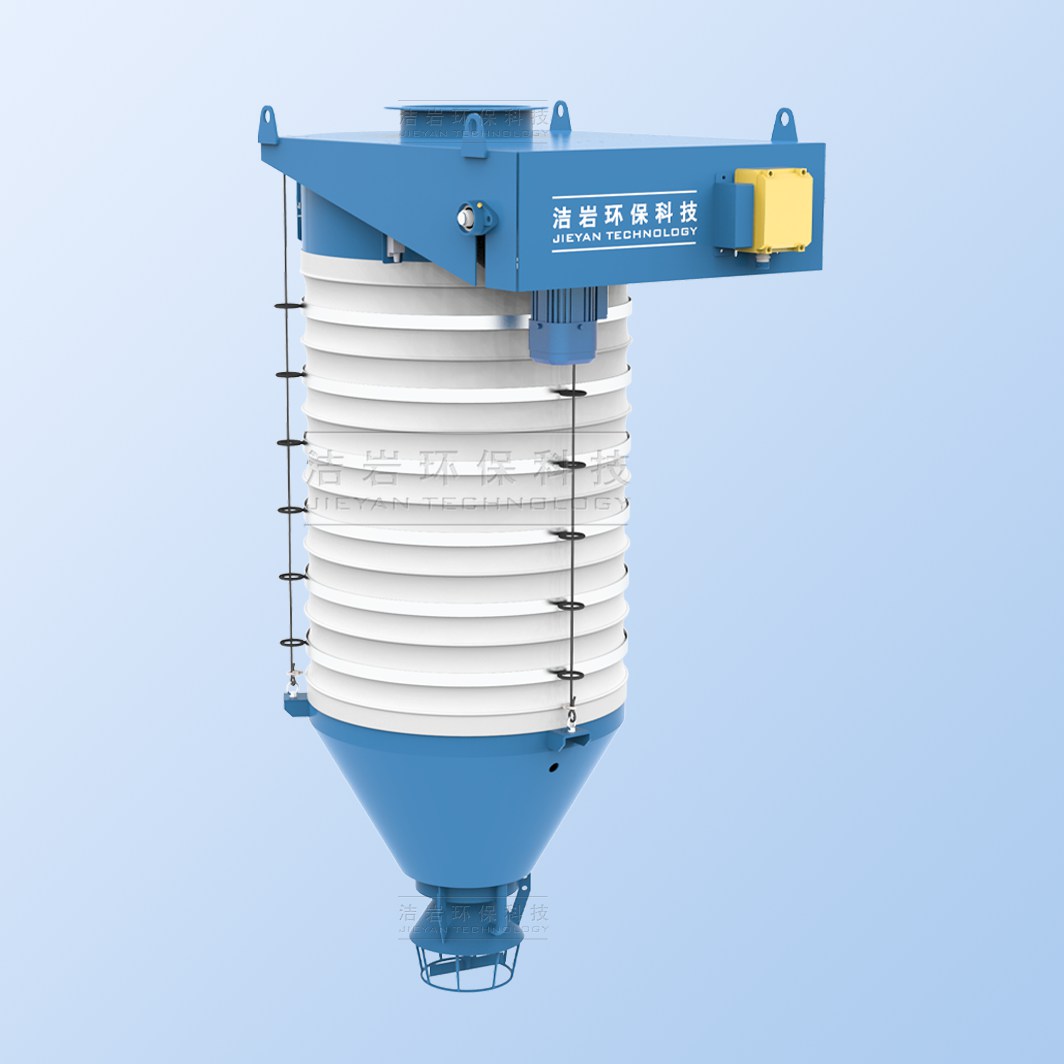

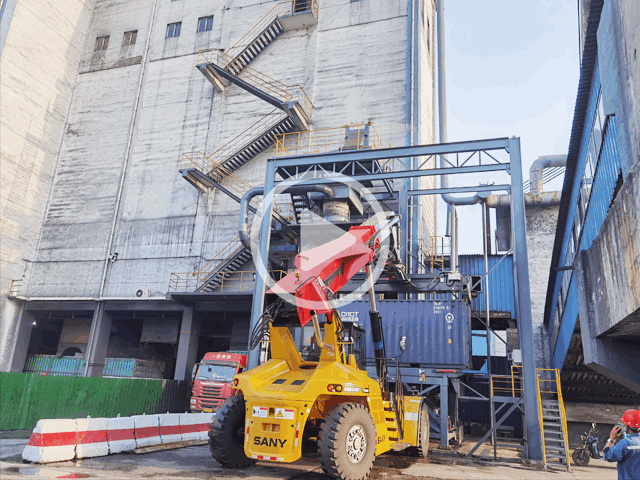

集裝箱裝卸用伸縮溜筒-散裝機

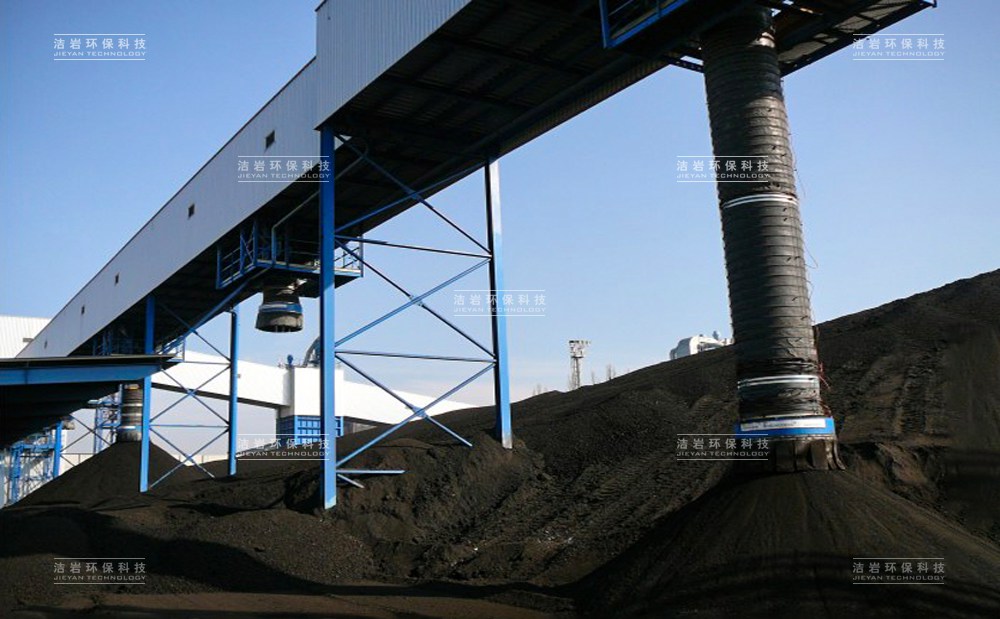

煤炭裝卸用伸縮溜筒-散裝機

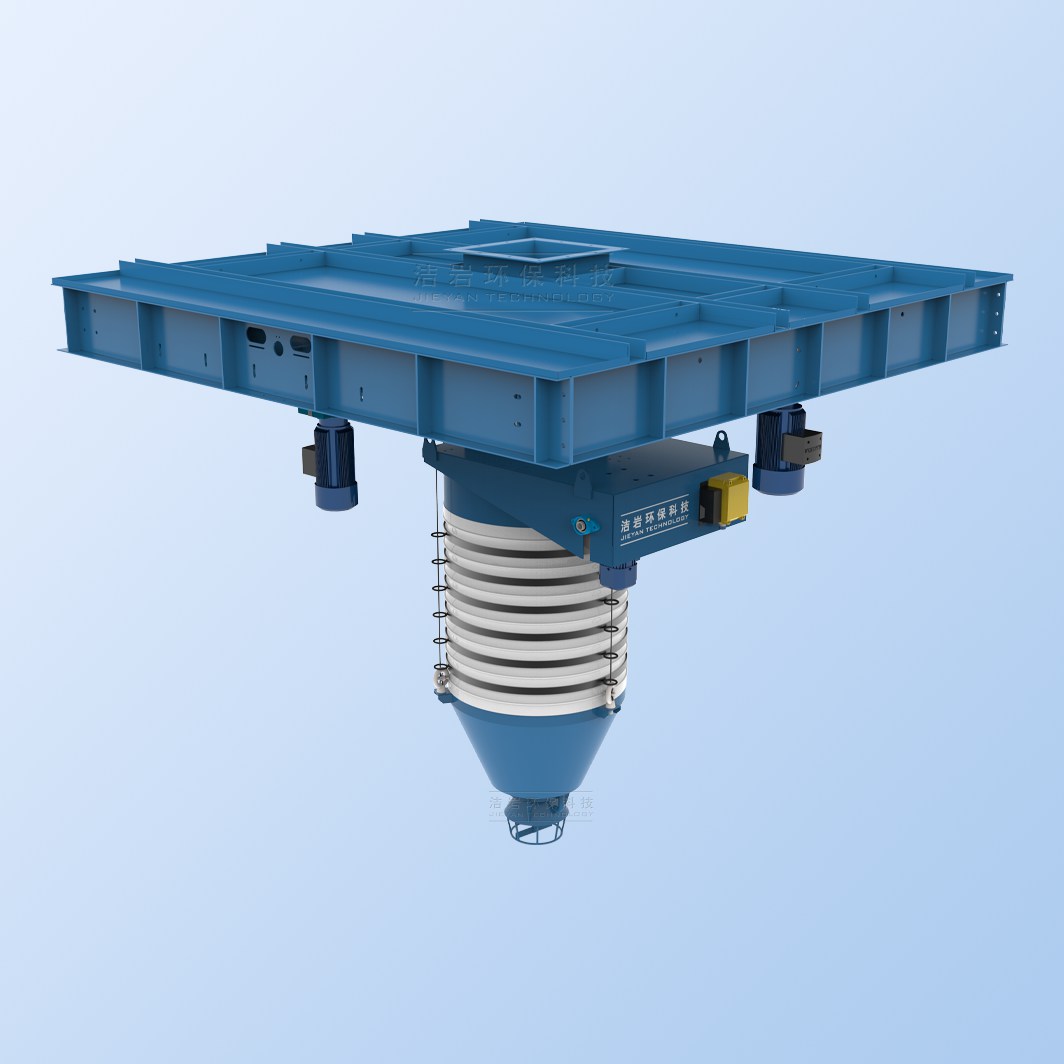

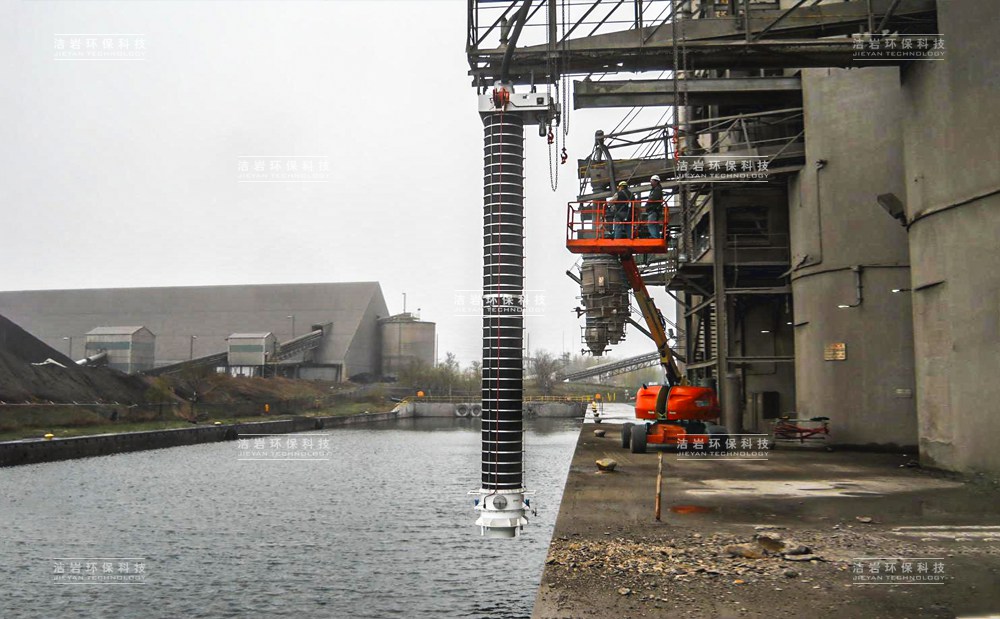

港口碼頭裝船用伸縮溜筒-散裝機
建筑石料港口碼頭裝船用伸縮溜筒

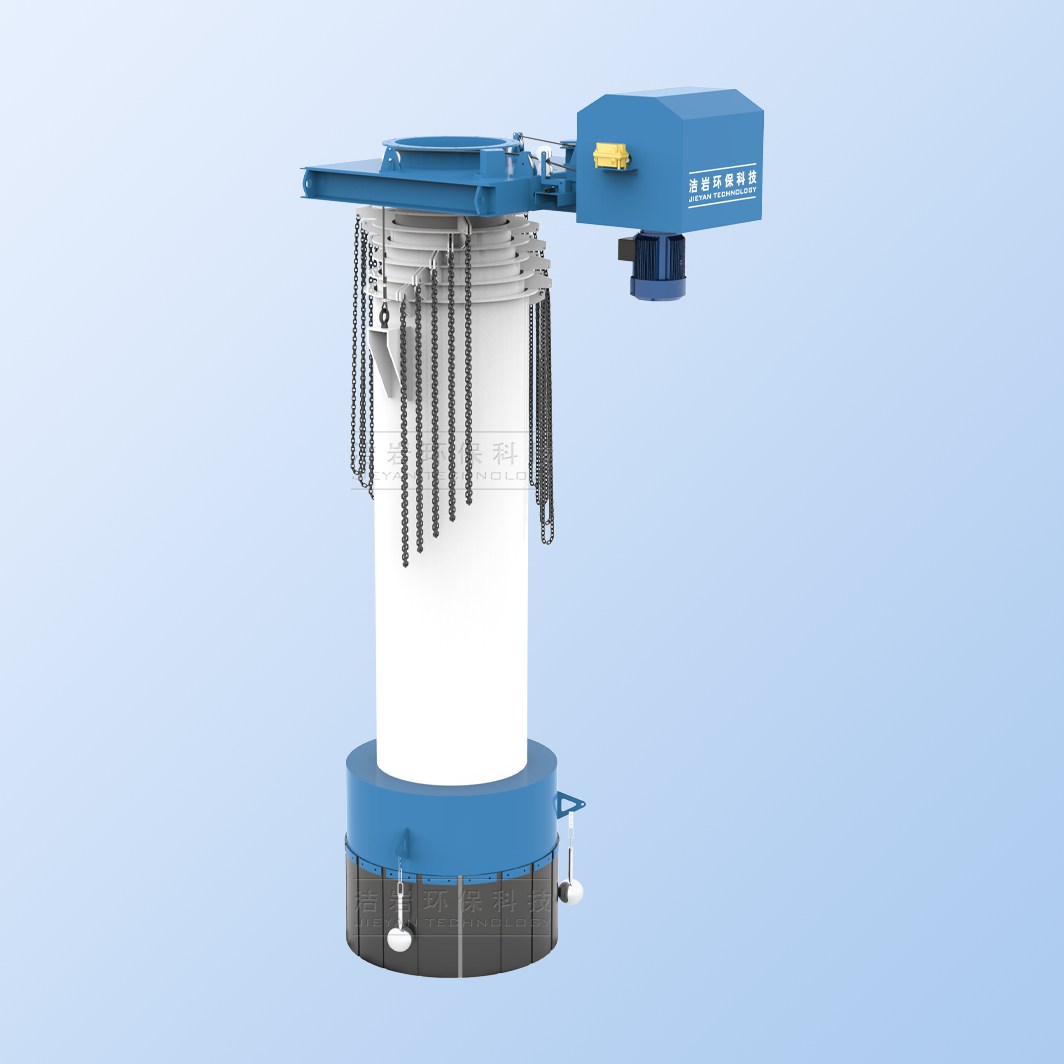

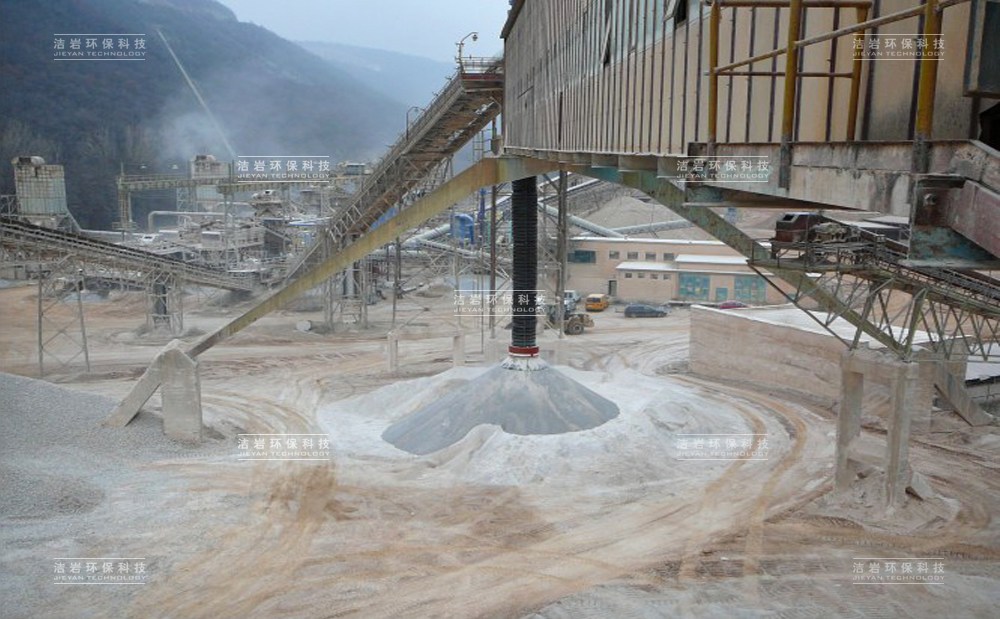

建筑石料高空拋料用伸縮溜筒

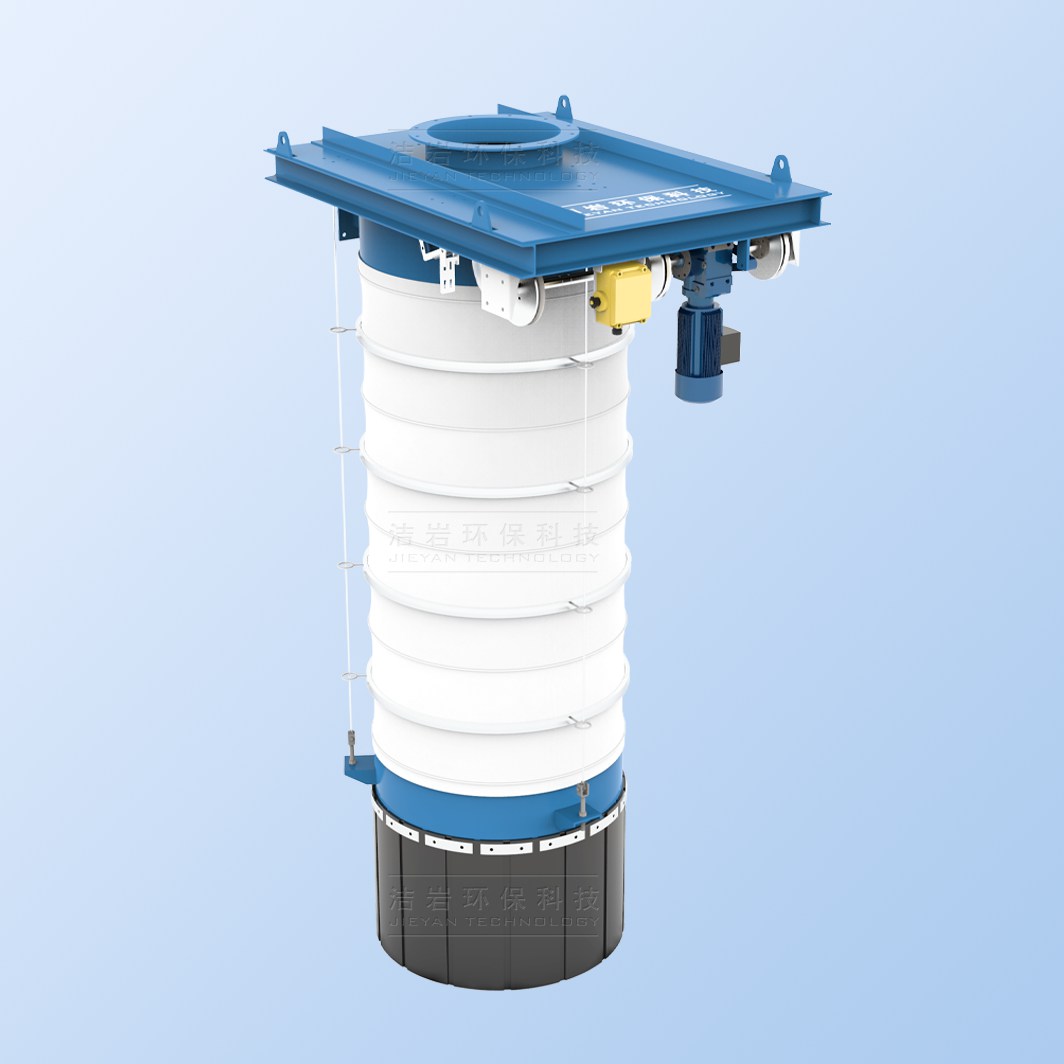

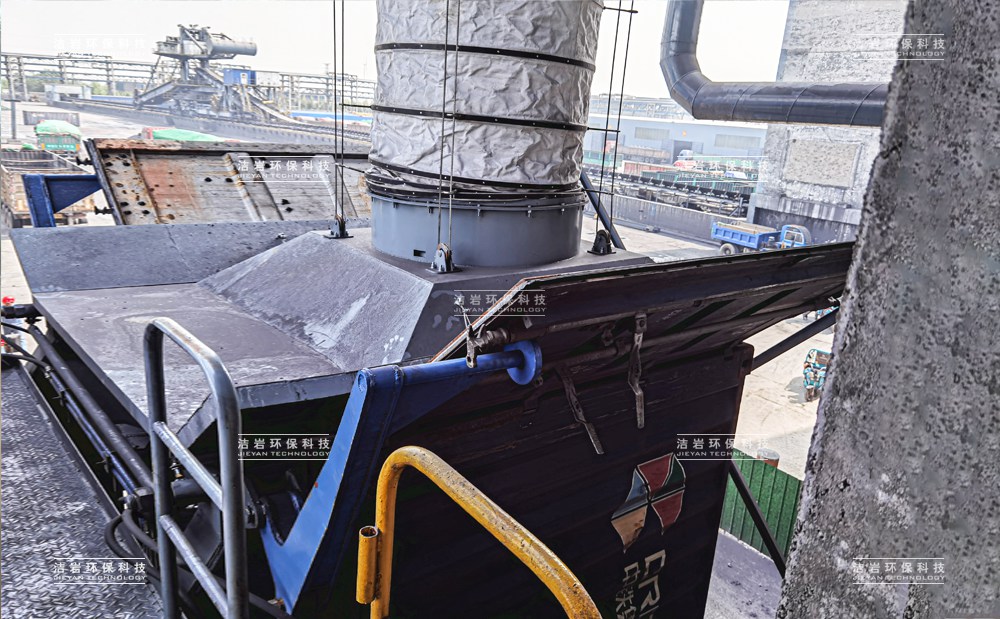

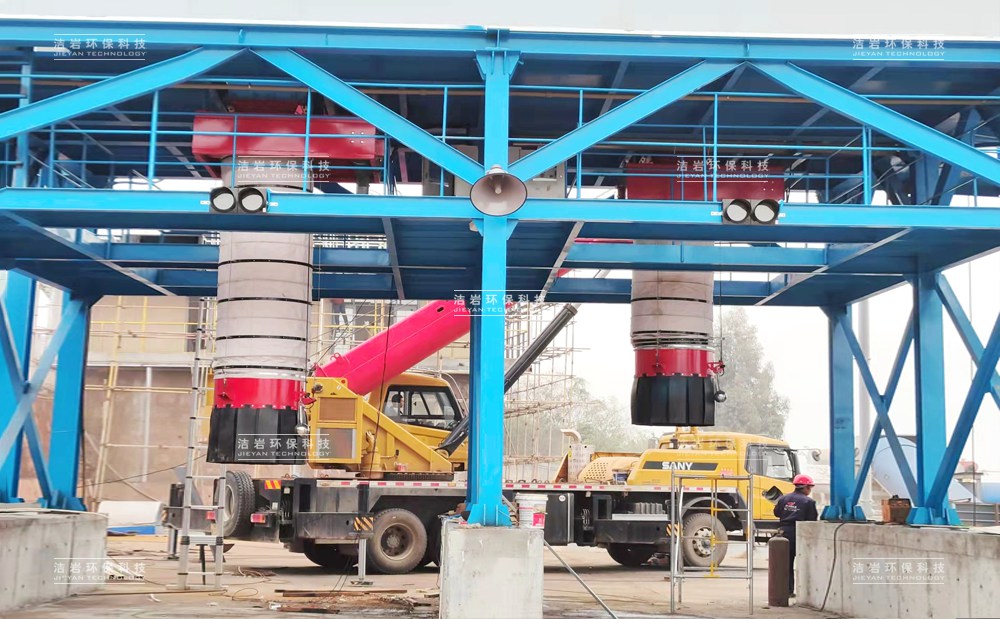

港口碼頭裝車用散裝機
01
國外高精設計
特別的Cone-in-Cone設計，全自動智能控制系統使得底部防塵裙邊始終緊貼料堆，確保底部沖擊性粉塵無法外溢;外置的吸塵系統，可以保防塵罩內部形成負壓，進一步防止產生粉塵污染。
鋼絲絞盤更耐用
鍛造的鋼制提升絞盤，絞盤鋼絲繩入口、繩槽內部都被精密加工過，確保在鋼絲繩提升下落過程中，尤其是鋼絲繩運行稍有跑偏時，對鋼絲繩的磨損降低，延長鋼絲繩使用壽命。
02
03

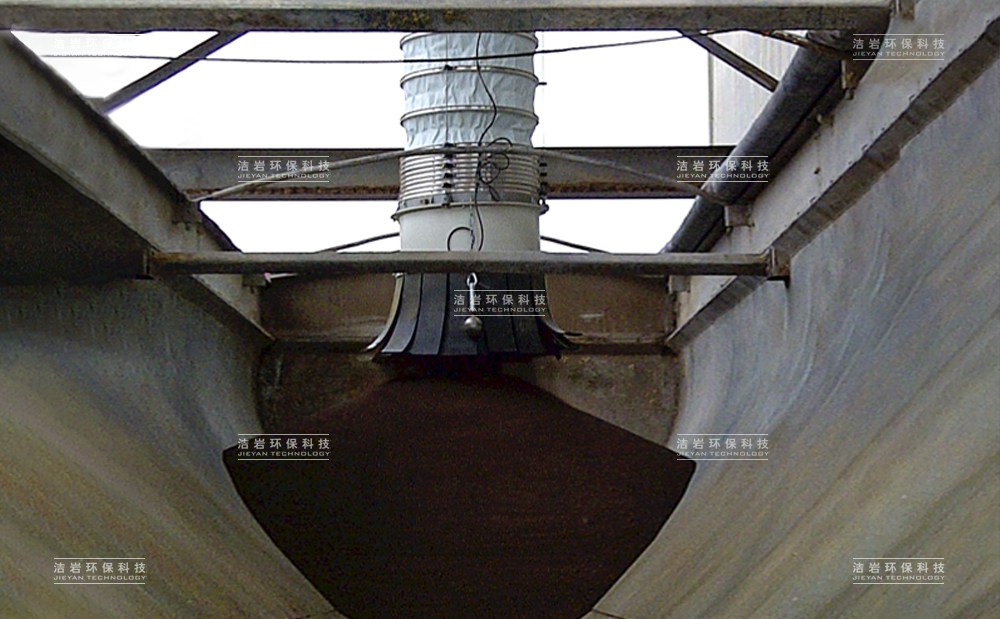

防塵裙邊防止粉塵外溢
防塵裙邊的主體部分為黑色，采用優質天然橡膠和丁苯橡膠混煉而成在保持挺括的基礎上增加彈性。防塵裙在隔離物料外溢的同時，也抑制粉塵飛揚外溢。

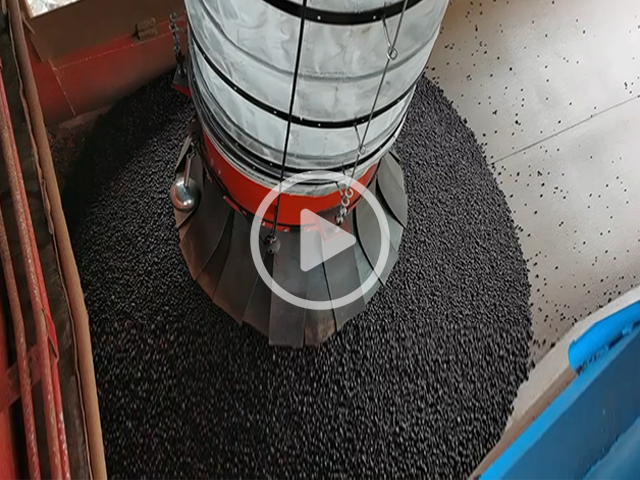

料位開關自動提升
料位自動檢測提升系統，標配縣掛料位傳感器，精度高，性能長期穩定、可靠。智能聯動提升裝置，保證伸縮溜筒下沿與物料保持合適距離，保證防塵裙邊能有效抑制粉塵外溢。
04
05
多種溜筒材質可選
中心筒使用鋼制材料，耐磨，使用壽命長，可以根據不同物料和工況鄉種溜筒材料可選:針對不同物料，尤其是高磨蝕性物料，可有多種溜筒權質可選:Q345、NM400、304/316不銹鋼材質
性能穩定可靠
特有的內部結構和除塵原理，不需要定期更換易耗品，所以除塵效率一直穩定可靠，不存因為堵塞引起的除塵效率下降等情況。
06
除塵率高，適應于各種物料
TC系列伸縮溜筒采用重載設計，適用于各種嚴酷惡略工況。鋼制中心溜筒，不僅適用于各種粉狀物料，更可用于顆粒狀或塊狀等高磨蝕性物料。

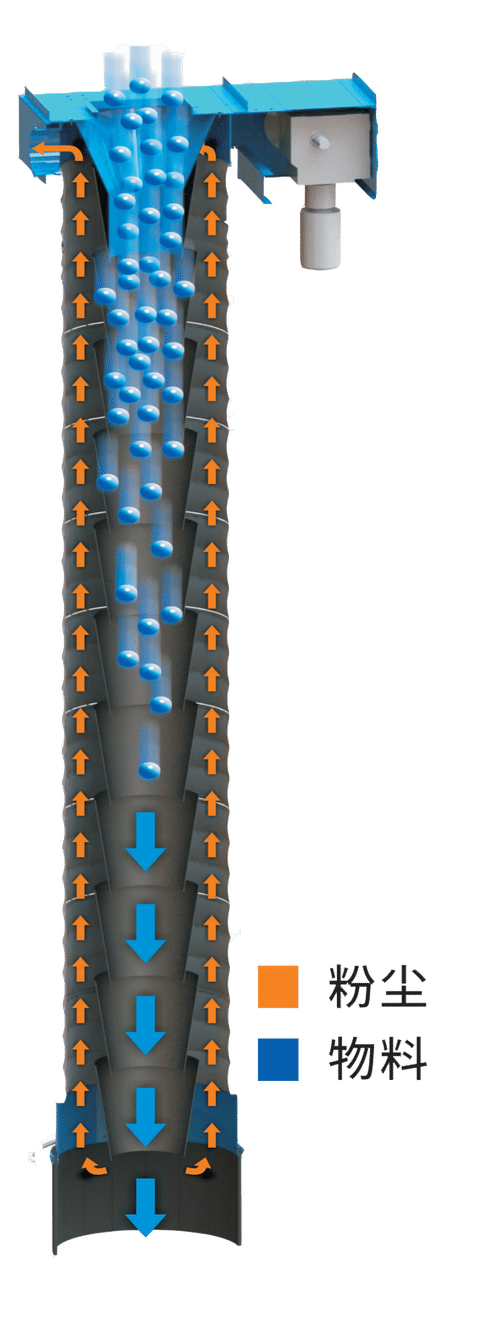

TC系列伸縮溜筒工作原理
TC系列伸縮溜筒有頂部驅動裝置、中心溜筒、鋼絲繩提升系統、防塵除塵護罩、底部防塵裙邊、智能控制系統組成。伸縮溜筒通過頂部框架固定在物料輸送設備的底部，物料通過中心溜筒落在料堆上，隨著物料的堆積，料堆高度的升高，智能控制系統通過鋼絲繩提升系統控制底部防塵裙邊的高度，使其始終與料堆保持一個合適的距離，防止物料沖擊料堆產生的粉塵外溢。
- 設備型號
- TC28
- TC36
- TC50
- TC66
- TC88
- 理論最大通過量(m3/h)
- 560*
- 900*
- 1550*
- 2600*
- 4600*
- 建議最大物料粒徑(mm)
- ≤50
- ≤70
- ≤100
- ≤140
- ≤190
- 物料入口尺寸【A】(mm)
- Φ350
- Φ450
- Φ600
- Φ850
- Φ1150
- 吸風口尺寸 【B*C】（mm）
- 200*260
- 200*330
- 200*500
- 200*660
- 200*800
- 散裝頭行程(m)
- 4～21
- 平均提升速度(m/min)
- 6.5
